产品概述
introduction
structure

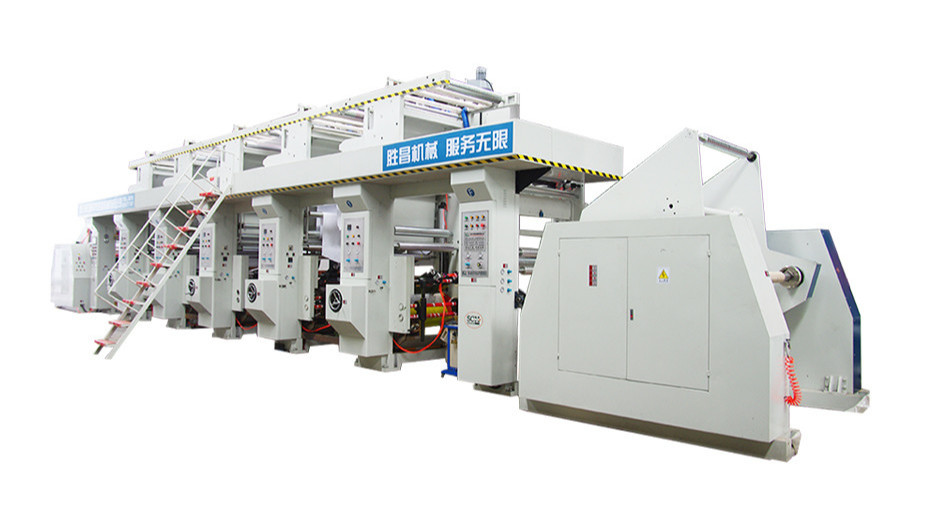

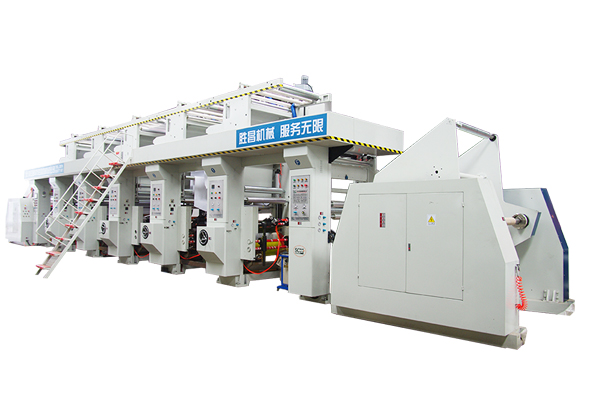

本机以操作面为基准,从左至右按照放卷部,第1印刷色组~第4印刷色组,收卷部顺序来排列的,并由电气系统,版辊驱动部构成。

产品构成
纸张印刷机
1纸张印刷机
feature

本机是以印刷OPP、PE、PET、PVC等材料为目的,4色直线排列的组合式凹版印刷机,采用技术赢领的七电机张力控制系统,动态同步差补的系统张力和零速差自动换卷动作程序等全部由中央PLC控制完成,汉显触摸人机界面进行参数设定和修改;具有二次回风功能的密封干燥箱,独特的圆孔阵列风幕式热风干燥,高速工作状态自动换卷;至优的材料、高精密的加工保证整机的刚性和工作的稳定性,以人为本的设计理念为操作者提供充分的方便。

产品特点
样品展示
sample

纸张印刷机样品展示

工艺流程
flew
电热膜印刷机-原材料放卷

原材料放卷

01
印刷机-送料牵引

送料牵引

02
印刷机-印刷部分

印刷部分

03
印刷机-烘干部分

烘干部分

04
印刷机-冷却部分

冷却部分

05
印刷机-收卷牵引

收卷牵引

06
印刷机-收卷机构

收卷机构

07
技术参数
parameter
主要参数
流向 从左向右 最大材料幅宽 1030mm
印刷色数 4色 最大印刷宽度  1000mm
最高机械速度 220m/min 最高印刷速度 120-180m/min(版辊直径≥Φ170mm)
印刷速度将会因印刷材料、版面、印刷油墨、印刷工艺、操作人员的水平有所变化
放卷直径  Φ600 印版幅宽  450-1000
收卷直径  Φ600 套准精度  纵向≤±0.1mm(自动套准系统跟踪)
横向≤±0.1mm(手动套准)
印版直径  Φ160mm~Φ320mm

套印精度将会因印刷材料、版面、印刷油墨、印刷工艺、操作人员的水平有所差异
张力范围  2~30kg 气源压力  ≥0.6Mpa
张力精度  ±0.3kg 主电机功率  AC18.5kw
收、放用纸芯  Φ76mm×Φ92mm 副电机功率  AC11kw
压印力  600kg 机器外形(长×宽×高)  11800×4600×3400(每增减1色加减2200)
刮刀窜动  ±5mm 机器重量  约28000kg
干燥方式   电加热 承印材料   薄膜0.012-0.25mm
电加热  135kw(正常起动)(每增减1色加减27kw);
72kw(正常印刷)(每增减1色加减13kw)
