复卷机

全国服务热线

400-883-6768 17706790397
  • 半自动复卷机
半自动复卷机

>  收卷整齐

>  操作简便

>  外型美观

>  性能稳定

400-883-6768

17706790397

产品概述
introduction
application

该机可生产小卷材(如:礼品纸、自粘贴、无纺布、PE 膜,Bopp膜,PVC膜等)的设备。具有定长精度高,速度快,收卷整齐,操作简便,外型美观,性能稳定等功能。

产品用途
半自动复卷机
样品展示
sample

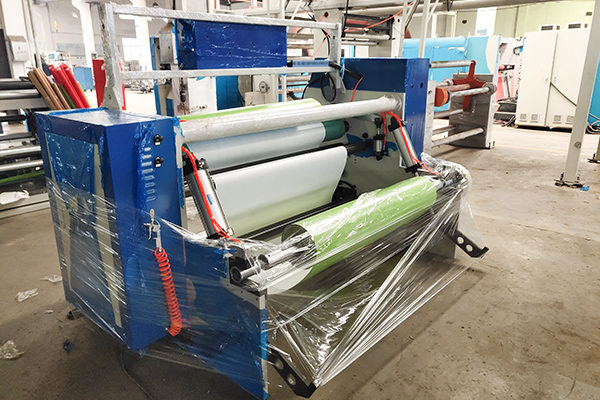

半自动复卷机样品展示

工艺流程
flew
半自动复卷机--操作界面

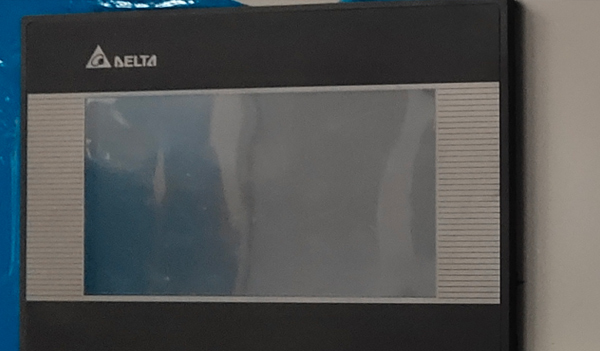

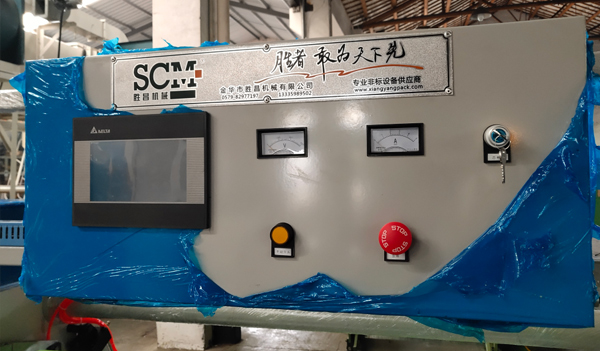

操作界面

整机采用PLC电脑系统主控和触摸式人机界面,动力电机采用日本进口安川交流伺服电机控制,具有电脑自动计米数、自动切割、停车时间自由设定,预送料到收卷轴再继续收料等功能。机器结构操作方便,而且基本无需维修保养。
01
半自动复卷机--收卷部分

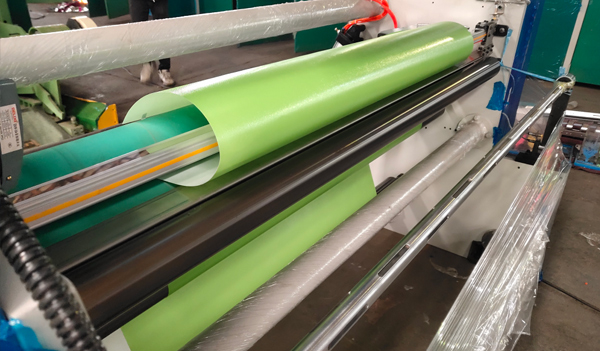

收卷部分

采用进口无杆气缸由电脑控制,到达设定米数自动切断材料(裁刀为手术刀片,另加安全防护)。收卷气涨轴为1.5英寸直径35(随机配二 条),收卷张力方式为手动张力磁粉控制。
02
半自动复卷机--放卷部分

放卷部分

放卷配3英寸气涨轴,气缸提升上料,提升重量须达到150KG。放卷采用磁粉张力,由电脑控制,根据放卷直径的变化自动调整放卷张力。
03
半自动复卷机--复卷速度

复卷速度

复卷速度快,收卷平整,自动张力控制,保证了收卷产品美观,结实。
04
半自动复卷机--实时监视

实时监视

实时监视整机工作状态及输入输出状况,系统参数修改方便、操作灵活,单独完成操作。
05
半自动复卷机--同步带传动

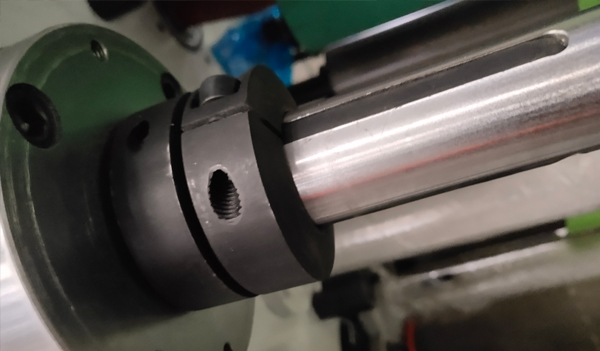

同步带传动

传动方式为同步带传动。
06
技术参数
parameter
型号 SCM-FJ1100型   礼品纸、自粘贴、无纺布、PE 膜,Bopp膜,PVC膜等
工作有效宽度 500-1100mm 放卷直径 Φ650mm
生产速度 10-150m/min 收卷直径 Φ80mm
配置纸芯周 φ40mm   3.5kw
  0.10%    4600*2200*1800(mm)
